藍牙打印機開啟智能打印時代
藍牙打印機的由來
隨著電子技術和信息技術的不斷發展，人們的生活變得更加便捷。得益于藍牙技術的進步和無線接入的普及，電子設備的使用變得更加方便。在辦公室、工廠、倉庫和商場等場所，各種類型的標簽廣泛應用，如快遞條碼、火車票、登機牌、餐廳排隊小票和商店商品標簽等。傳統打印機依賴大量線纜連接至電腦，不便于移動，并且對于較小標簽的打印并不適用。因此，智能無線打印機應運而生。
便攜式藍牙打印機誕生于這個時代背景下，它集合了機電技術、嵌入式技術和無線藍牙技術。
藍牙打印機的特點
便捷式藍牙打印機將無線低功耗藍牙技術運用于打印設備，通過在主機端使用主控芯片來驅動打印機工作。主機將數據和控制信號通過藍牙無線連接傳輸至打印機端，而打印機端的控制芯片則根據接收到的藍牙數據對打印機進行相應操作，從而實現與主機的無線連接。
這種設計讓藍牙打印機擺脫了傳統打印機依賴連線的限制，實現了無線打印，有效減少了桌面上繁瑣的電纜。此外，它還允許打印機在房間內靈活移動和擺放。藍牙打印機以其緊湊的體積、低噪音、清晰的打印質量和便捷的維護等優點，贏得了用戶的好評。如下圖1展示了藍牙打印機的實物外觀。

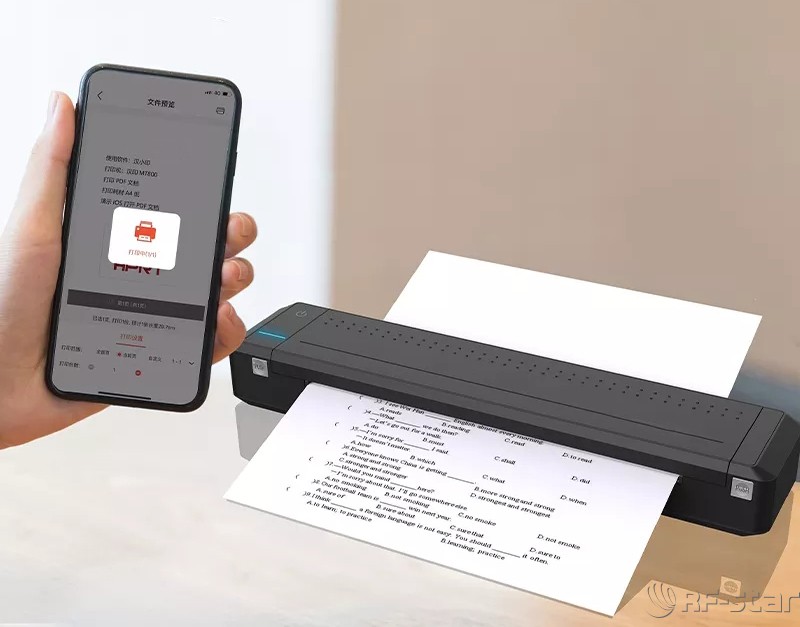

圖 1 藍牙打印機實物圖
藍牙打印機的發展現狀及趨勢
如今市面上的藍牙打印機種類層出不窮，向著更加智能、小巧、快捷的方向發展，成為了眾多行業的必備工具。
隨著移動互聯網服務的普及和市場發展前景的拓展，藍牙打印機作為備受歡迎的智能票據打印產品，似乎在互聯網興起之前并未受到如此熱捧。然而，如今新興技術的不斷創新推動著生活方式和產業模式的轉變，廣闊的市場前景催生了眾多行業和應用場景的智能升級。在平臺、技術、設備與服務場景高度融合的大背景下，藍牙技術憑借其先天優勢已成為互聯網+智能硬件終端市場的新寵。藍牙打印機隨之迅速發展壯大，市場規模逐年攀升。
現如今，市場上的藍牙標簽打印機品種繁多，正朝著更智能、小巧、便捷的方向發展，成為各行各業的必備工具。
選擇藍牙的理由
藍牙技術具有全球統一的技術規格，是一種即時、全球通用的工作頻段，可在全球范圍內無障礙使用。它不需要固定基礎設施，安裝和設置簡單，無需電纜即可實現連接。使用過程方便快捷，僅需完成簡單配對即可投入使用。操作簡便、低失誤率，打印速度快且可反復修改，同時便于攜帶。
相較于紅外等其他傳輸方式，藍牙傳輸協議在速度上具有顯著優勢。藍牙4.0的理論最高速度為24 Mbit/s，而藍牙4.2及以上版本理論最高速度可達48 Mbit/s。對于低功耗藍牙，藍牙4.2支持物理量層1M bps傳輸速率，藍牙5.0及以上版本可支持2M bps傳輸速率。
傳輸距離較遠，藍牙4.0理論傳輸距離為100米，藍牙4.2以上支持遠距離傳輸，傳輸距離可以達到300米，例如深圳信馳達科技推出的RF-BM-BG22A3藍牙模塊，基于Silicon Labs的EFR32BG22藍牙芯片設計，在1M bps物理層速率下，實測室外通信距離可達135米。
如今，低功耗藍牙（BLE）已廣泛應用于物聯網的諸多領域，如健康醫療、智能建筑、交通物流和汽車設備等。這些與人們生活息息相關的領域普遍采用了藍牙技術。相對于Wi-Fi、Zigbee、Thread等組網技術，在硬件部署和軟件開發方面，藍牙技術的成本更低，使其成為物聯網消費級產品的首選技術。
藍牙打印機參考解決方案

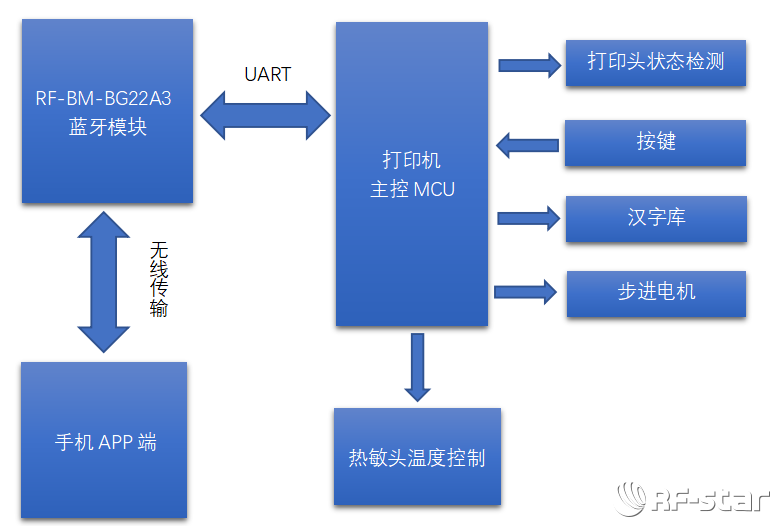

下面將介紹一款基于深圳信馳達科技RF-BM-BG22A3藍牙模塊的藍牙打印機參考解決方案。該方案采用熱敏打印技術，提供便捷靈活的無線打印服務。其架構如圖2所示。
圖 2 藍牙打印機架構
簡單原理分析：
開始建立連接。打開手機系統藍牙通過APP掃描搜索RF-BM-BG22A3藍牙模塊并建立連接。初次連接時手機與打印機采用配對的方式，后續的連接不再輸入密碼，連接上后LED燈點亮，在APP上選擇要打印的文檔。
藍牙模塊和打印機主控的連接使用UART進行連接，藍牙模塊的串行數據發送端（UART_TX）與打印機主控的串行數據接收端（RX）直接相連，藍牙模塊的串行數據接收端（UART_RX）與打印機主控的串行數據發送端（TX）直接相連。
主控接收到打印信息，檢測打印機是是否缺打印紙，反饋紙張情況，并通過溫度傳感器采集熱敏打印頭溫度，判斷是否可以進行工作。
步進電機驅動模塊用來控制打印頭打印紙張的送紙快慢，這個關系到打印的質量。主控芯片根據打印速度的設定來產生步進電機驅動的時序信號，再轉化為電機的驅動信號。
字符處理模塊將主控芯片接受到的字符信息轉化為打印機需要的點行信息，這樣就能實現藍牙打印功能。

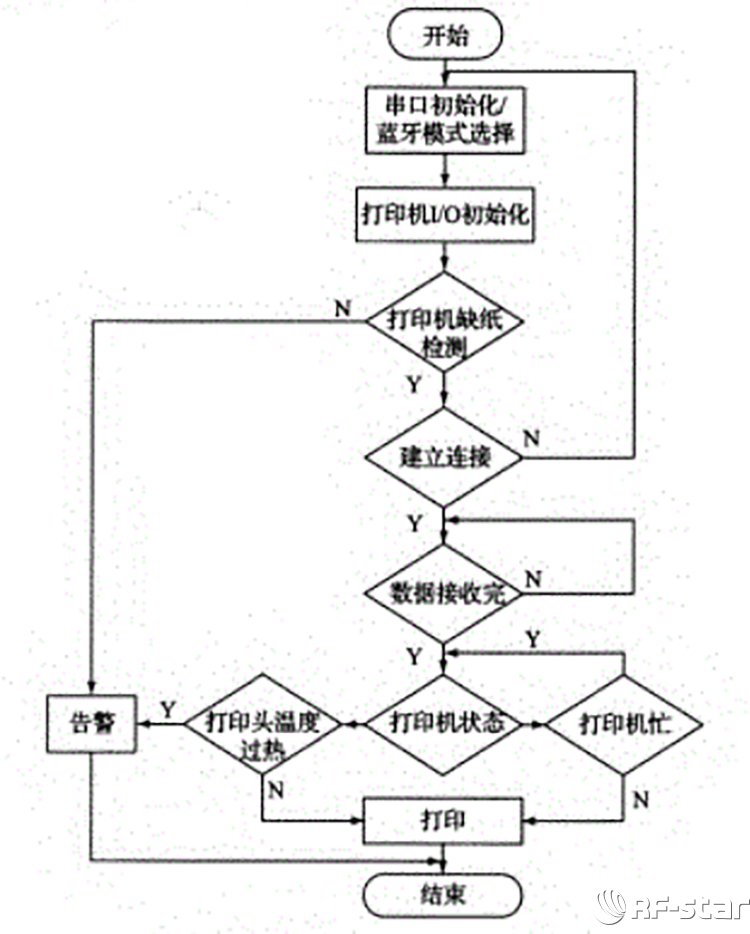

藍牙打印機工作流程如下圖3所示。
圖 3 藍牙打印機工作流程
