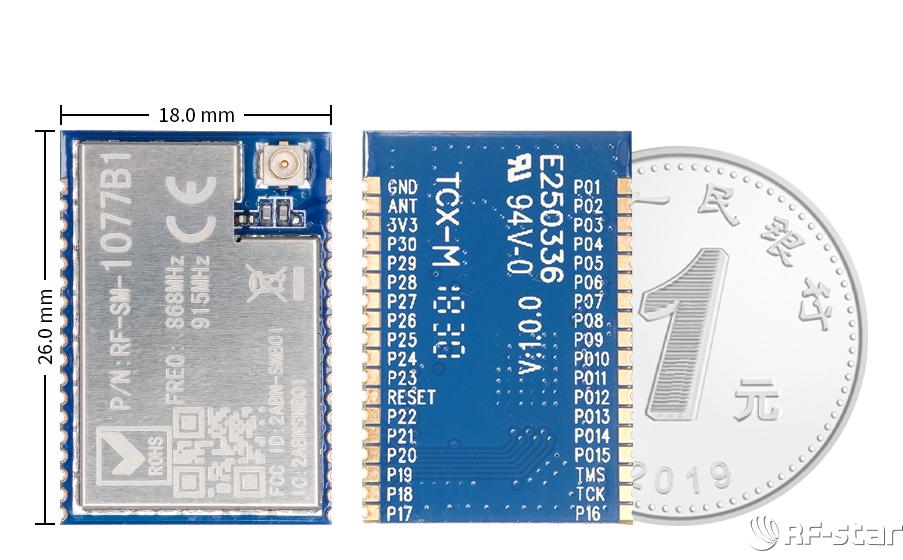

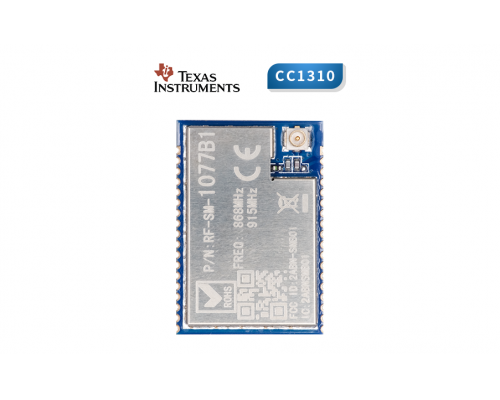

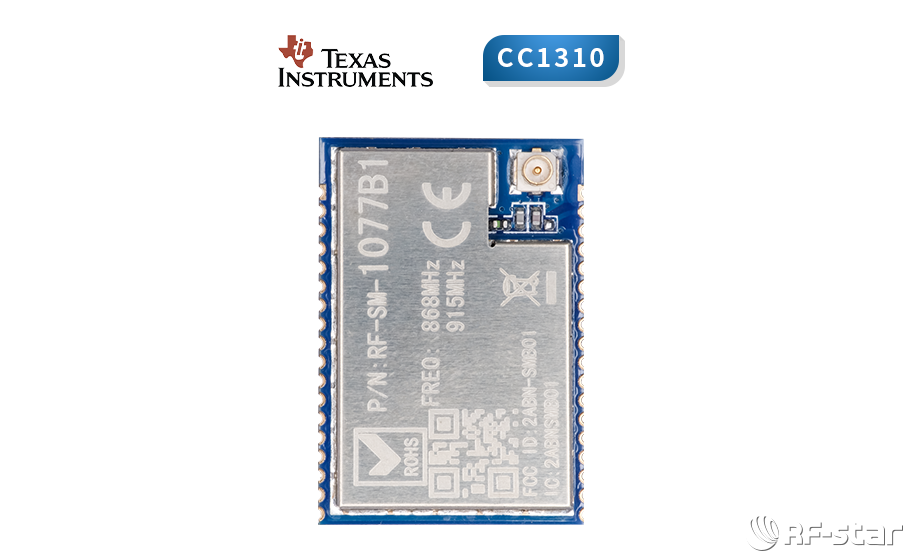

RF-SM-1077B1

RF-SM-1077B1 Sub-1 GHz模塊是基于TI CC1310，它結合了一個靈活的，低功率的RF收發器與一個強大的48 MHz ARM Cortex-M3微控制器。支持多個物理層和RF標準，專用的無線電控制器Cortex-M0處理RF協議命令存儲在ROM或RAM中。RF-SM-1077B1集成了24.0MHz晶體、balun、帶通濾波器、天線匹配和IPEX天線匹配，使得模塊成本低、功耗低、無線通信時間長。支持點對點、點對多點串口透?jìng)鳌?/p>

核心方案： CC1310

支持協議： IEEE? 802.15.4g

發射功率： +14.0 dBm

通信距離： 2.5km

核心優勢：點對點、點對多點串口透?jìng)?低功耗超遠距離外置天線

無線通信方案廠商

機械尺寸

無線通信方案廠商

引腳定義

模塊腳位序號	模塊腳位名稱	芯片腳位名稱	輸入/輸出方式	說明
Pin1	P01	DIO_1	Digital I/O	GPIO, Sensor Controller
Pin2	P02	DIO_2	Digital I/O	模塊串口接收端(GPIO, Sensor Controller)
Pin3	P03	DIO_3	Digital I/O	模塊串口發送端(GPIO, Sensor Controller)
Pin4	P04	DIO_4	Digital I/O	GPIO, Sensor Controller
Pin5	P05	DIO_5	Digital I/O	GPIO, Sensor Controller
Pin6	P06	DIO_6	Digital I/O	GPIO, Sensor Controller
Pin7	P07	DIO_7	Digital I/O	GPIO, Sensor Controller
Pin8	P08	DIO_8	Digital I/O	GPIO
Pin9	P09	DIO_9	Digital I/O	GPIO
Pin10	P10	DIO_10	Digital I/O	GPIO
Pin11	P11	DIO_11	Digital I/O	GPIO
Pin12	P12	DIO_12	Digital I/O	GPIO
Pin13	P13	DIO_13	Digital I/O	GPIO
Pin14	P14	DIO_14	Digital I/O	GPIO
Pin15	P15	DIO_15	Digital I/O	GPIO
Pin16	TMS	JTAG_TMSC	-	JTAG TMS
Pin17	TCK	JTAG_TCKC	-	JTAG TCK
Pin18	P16	DIO_16	Digital I/O	JTAG TDO
Pin19	P17	DIO_17	Digital I/O	JTAG TDI
Pin20	P18	DIO_18	Digital I/O	GPIO
Pin21	P19	DIO_19	Digital I/O	GPIO
Pin22	P20	DIO_20	Digital I/O	GPIO
Pin23	P21	DIO_21	Digital I/O	GPIO
Pin24	P22	DIO_22	Digital I/O	GPIO
Pin25	RESET	RESET_N	-	模塊復位腳，低電平有效
Pin26	P23/ADC0	DIO_23	Digital or analog I/O	GPIO, Sensor Controller, analog
Pin27	P24/ADC1	DIO_24	Digital or analog I/O	GPIO, Sensor Controller, analog
Pin28	P25	DIO_25	Digital or analog I/O	GPIO, Sensor Controller, analog
Pin29	P26	DIO_26	Digital or analog I/O	GPIO, Sensor Controller, analog
Pin30	P27	DIO_27	Digital or analog I/O	GPIO, Sensor Controller, analog
Pin31	P28	DIO_28	Digital or analog I/O	GPIO, Sensor Controller, analog
Pin32	P29	DIO_29	Digital or analog I/O	GPIO, Sensor Controller, analog
Pin33	P30	DIO_30	Digital or analog I/O	GPIO, Sensor Controller, analog
Pin34	VCC	VCC	-	模塊電源正極 1.8V-3.8V
Pin35	ANT	-	-	外接天線腳
Pin36	GND	GND	-	模塊電源負極
