| 芯片型號 | EFR32BG22C112F352GM32-C |
| 工作電壓 | 1.71 ~ 3.8 V，推薦為 3. 3 V |
| 工作頻段 | 2402 MHz ～ 2480 MHz |
| 發射功率 | -20 ~ 0 dBm |
| 接收靈敏度 | -98 dBm (1 Mbit/s GFSK) |
| RAM | 32 KB |
| FLASH | 352 KB |
| GPIO數量 | 18 個 |
| 晶振頻率 | 38.4 MHz |
| 模塊尺寸 | 11.6 * 16.5 * 2.06 mm |
| 封裝方式 | SMT（郵票半孔） |
| 工作溫度 | - 40 ℃ ～ + 85 ℃ |
| 儲存溫度 | - 40 ℃ ～ + 125 ℃ |

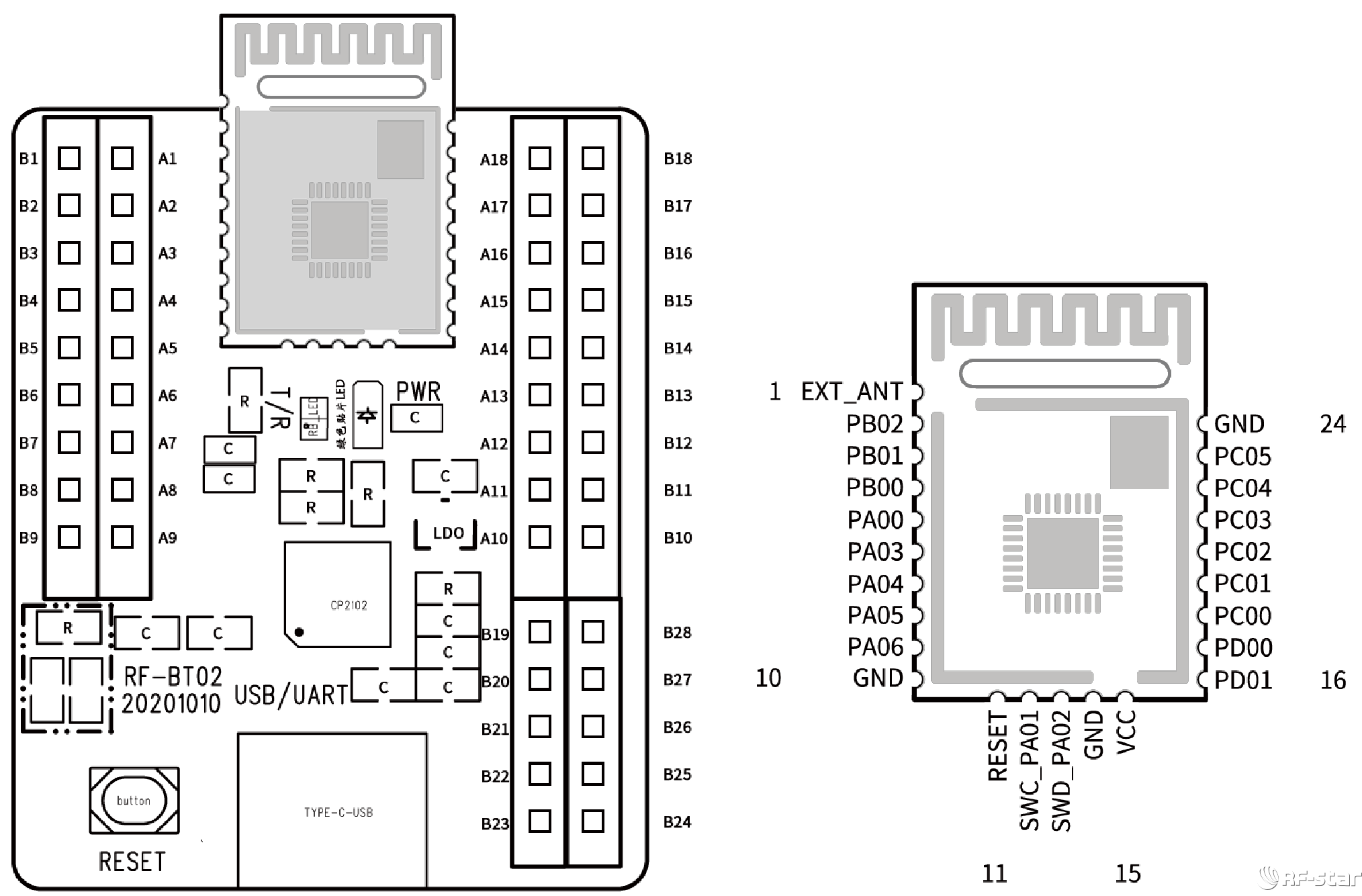

| 引腳序號 | 名稱 | 功能 | 描述 |
| 1 | EXT_ANT | — | 外接天線接口 |
| 2 | PB02 | I/O | GPIO |
| 3 | PB01 | I/O | GPIO |
| 4 | PB00 | I/O | GPIO |
| 5 | PA00 | I/O | GPIO |
| 6 | PA03 | I/O | GPIO |
| 7 | PA04 | I/O | GPIO |
| 8 | PA05 | I/O | GPIO |
| 9 | PA06 | I/O | GPIO |
| 10 | GND | — | 模塊地 |
| 11 | RESET | I | 復位腳，低電平有效（內部上拉） |
| 12 | PA01 | I/O | GPIO/SWCLK(connect jlink) |
| 13 | PA02 | I/O | GPIO/SWCDIO(connect jlink) |
| 14 | GND | — | 模塊地 |
| 15 | VCC | — | 電源正極輸入：1.71 ~ 3.8 V，推薦 3.3 V |
| 16 | PD01 | I/O | GPIO |
| 17 | PD00 | I/O | GPIO |
| 18 | PC00 | I/O | GPIO |
| 19 | PC01 | I/O | GPIO |
| 20 | PC02 | I/O | GPIO |
| 21 | PC03 | I/O | GPIO |
| 22 | PC04 | I/O | GPIO |
| 23 | PC05 | I/O | GPIO |
| 24 | GND | — | 模塊地 |
AT指令
| 特征值 UUID | 可執行的操作 | 字節數 | 默認值 | 備注 |
| FFE9 (handle:0x0013) | Write | 20 | 無 | 寫入的數據將會從串口 TX 輸出 |
| 特征值 UUID | 可執行的操作 | 字節數 | 默認值 | 備注 |
| FFE4 (handle:0x000E) | notify | 20 | 無 | 從串口 RX 輸入的數據將會在此通道產生通知發給移動設備 |
| 特征值 UUID | 可執行的操作 | 字節數 | 默認值 | 備注 |
| FF91 (handle:0x0062) | Read/write | 16 | Tv231u-xxxxxxxx（帶結束符的ASCII 字串） | 設備名稱, xxxxxxxx 為物理地址的后四個字節 |
| FF92 (handle:0x0065) | Read/write | 1 | 1 | 藍牙通訊連接間隔： 0： 10ms 1： 20ms 2： 30ms 3： 50ms 4： 100ms 5： 200ms 6： 300ms 7： 400ms 8： 500ms 9： 1000ms 10： 1500ms 11： 2000ms |
| FF93 (handle:0x0068) | Read/write | 1 | 1 | 設定串口波特率： 0： 4800 bps 1： 9600 bps 2： 19200 bps 3： 38400 bps 4： 57600 bps 5： 115200 bps 6： 256000bps 7： 512000bps 8： 921600bps |
| FF94 (handle:0x006B) | write | 1 | 無 | 遠程復位恢復控制通道： ? 遠程復位控制，寫入 0x55 對模塊 進行復位 ? 遠程淺恢復控制，寫入 0x35 對模 塊進行淺恢復（僅僅恢復用戶數據）， 并復位 ? 遠程深度恢復控制，寫入 0x36 對 模塊進行深度恢復（讓模塊所有參數 回到出廠設置），并復位 |
| FF95 (handle:0x006E) | Read/write | 1 | 0 | 設定廣播周期： 0：20 ms, 1：50 ms, 2：100 ms, 3：200 ms, 4：500 ms, 5：1000 ms, 6：1500 ms, 7：2000 ms, 8：2500 ms, 9：3000 ms, 10：4000 ms, 11：5000 ms. |
| FF96 (handle:0x0071) | Read/write | 2 | 0x5246 | 設定產品識別碼 |
| FF97 (handle:0x0074) | Read/write | 1 | 7 | 設定發射功率： 0：-21 dBm 1：-18 dBm 2：-15 dBm 3：-12 dBm 4：-9 dBm 5：-6 dBm 6：-3 dBm 7 ：0 dBm 8：1 dBm 9：2 dBm |
| FF98 (handle:0x0077) | Read/write | 16 | 默認廣播內容(詳見《廣播數據設置》章節) | 設定自定義廣播數據 自定義廣播數據， 0 < n <= 16 |
| FF99 (handle:0x007A) | write | 1 | 無 | 遠程控制擴展通道： ? 0x01： IO 配置輸出保存觸發控 制， 寫入 0x01 可觸發保存當前的 IO 配置以及輸出狀態， 重新上電之 后都會使用當前 IO 配置以及輸出狀 態初始化 IO7~IO1，IO0 上電后總默 認為輸入，做為恢復出廠設置檢測口 ? 0x02：遠程關機控制，當在脈沖使 能模式下，向此通道寫入 0x02， 可 對模塊進行遠程關機 |
| 特征值 UUID | 可執行的操作 | 字節數 | 默認值 | 備注 |
| 2A23 (handle:0x0003) | Read | 8 | xxxxxx0000xxxxxx (Hex) | 系統 ID,xxxxxxxxxxxx 為模塊芯片物理 地址，低字節在前 |
| 2A26 (handle:0x0005) | Read | 6 | V4.50u (ASCII) | 模塊軟件版本號 |
1、RF-BM-S02\S02A\S02I 等 CC254X 芯片的模塊，燒錄工具 CC Debugger，開發環境IAR(8051) 。
SDK 下載地址：https://www.ti.com/tool/BLE-STACK
2、RF-BM-4044B2\B3 等 CC2640R2F 芯片的模塊，開發環境 Keil 5,燒錄工具 XDS110\J-Link。
SDK 下載地址：https://www.ti.com/tool/BLE-STACK
3、RF-BM-ND08\ND08C 等 nRF52832、nRF52810 芯片的模塊，開發環境 Keil 5，燒錄工具 J-Link。
SDK 下載地址：http://www.nordicsemi.com/Software-and-Tools/Software/S132
4、RSBRS02AA\AB\AI\ABR\ABRI 等 RS02A 芯片的模塊，開發環境 Keil 5，燒錄工具 J-Link。
SDK 下載地址：https://pan.baidu.com/s/1K0mw5SMdjJpjiKqcOFE03g
提取碼：8fvn
引腳定義
