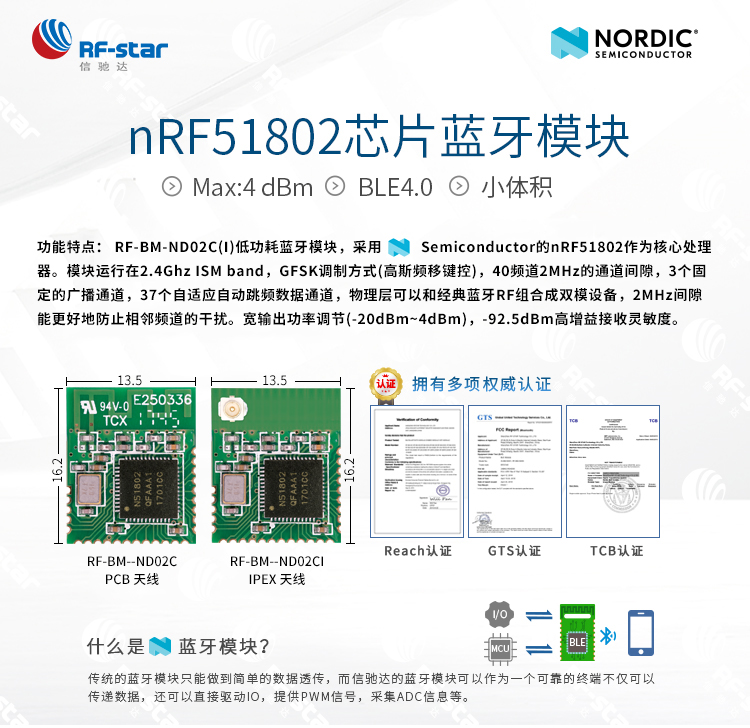

機械尺寸
引腳定義
| 腳位 | 名稱 | 功能 | 備注 |
| Pin1 | P21 | I/O | 未使用 |
| Pin2 | P24 | I/O | 未使用 |
| Pin3 | P25 | I/O | 未使用 |
| Pin4 | P26 | I/O | 未使用 |
| Pin5 | P27 | I/O | 未使用 |
| Pin6 | P28 | I/O | 未使用 |
| Pin7 | P29 | I/O | 未使用 |
| Pin8 | VCC | 電源正極輸入 | 模塊電源，1.8~3.6V，推薦 3.3V |
| Pin9 | GND | 模塊地 | 模塊地 |
| Pin10 | P00 | I/O | 未使用 |
| Pin11 | P01 | I/O | 未使用 |
| Pin12 | P02 | I/O | 未使用 |
| Pin13 | P03 | I/O | 未使用 |
| Pin14 | P04 | I/O | 模塊廣播時為低電平，休眠和連接后置高 |
| Pin15 | P05 | 廣播狀態指示 | |
| Pin16 | P06 | 連接狀態指示 | 模塊連接時為低電平，斷開后置高 |
| Pin17 | P07 | EN | 模塊使能控制線，默認為電平觸發模式電平觸發模式，低電平有效，不帶內部上拉。 0：模塊開始廣播，直到連接到移動設備 1：無論模塊當前狀態，立即進入完全睡眠狀態 (1uA) |
| Pin18 | P08 | RESTORE | 恢復出廠設置觸發上電后 30 秒內保持 20s 以上則將會恢復全部參數 |
| Pin19 | P09 | I/O | 未使用 |
| Pin20 | P10 | I/O | 未使用 |
| Pin21 | P11 | BRTS | 作為數據發送請求（用來喚醒模塊） 0：主機有數據發送，模塊將等待接收來自主機的數據,此時模塊不睡眠 1：主機無數據發送，或主機數據發送完畢之后，應該將此信號線置 1 |
| Pin22 | P12 | BCTS | 數據輸入信號（用來喚醒主機，可選） 0：模塊有數據發送到主機，主機接收模塊數據 1：模塊無數據發送到主機，或模塊數據發送完畢之后，會將此信號置 1 |
| Pin23 | P13 | TX | 模塊串口發送端 |
| Pin24 | P14 | RX | 模塊串口接收端 |
| Pin25 | SWDIO | － | 仿真燒錄腳/復位腳 |
| Pin26 | SWCLK | － | 仿真燒錄腳 |
