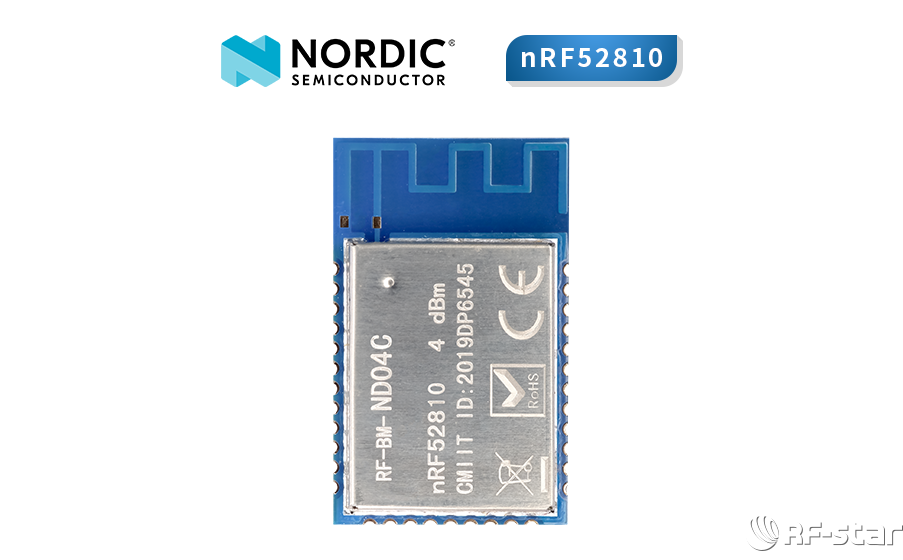

RF-BM-ND04C（板載天線）基于NORDIC nRF52810無線SoC開發而來，支持BLE 5.4、 BLE 2M PHY、Proprietary、ANT協議，內置UART串口通信固件，可作為藍牙模塊從機，應用場景廣泛。豐富的產品線、完整的配套資料是NORDIC低功耗藍牙模組的優勢。

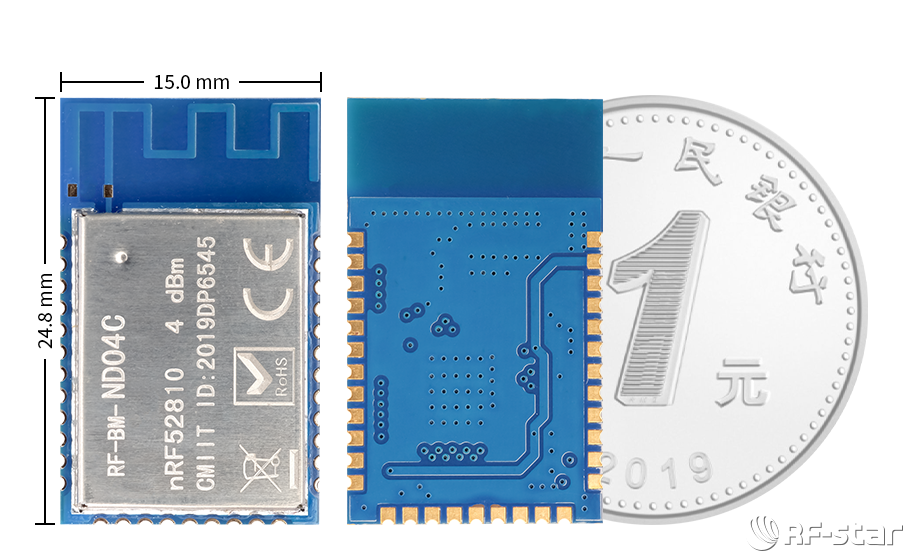

機械尺寸
引腳定義
| 腳位 | 名稱 | 功能 | 備注 |
| Pin1 | GND | 模塊地 | 模塊地 |
| Pin2 | VCC | 電源正極輸入 | 模塊電源，1.8~3.6V，推薦 3.3V |
| Pin3 | P21 | I/O | |
| Pin4 | P22 | I/O | |
| Pin5 | P23 | I/O | |
| Pin6 | P24 | I/O | |
| Pin7 | P25 | I/O | |
| Pin8 | P28 | I/O | |
| Pin9 | P29 | I/O | |
| Pin10 | P30 | I/O | |
| Pin11 | P26 | I/O | |
| Pin12 | P27 | I/O | |
| Pin13 | P02 | I/O | |
| Pin14 | P03 | I/O | |
| Pin15 | P04 | I/O | |
| Pin16 | P05 | I/O | |
| Pin17 | P06 | I/O | |
| Pin18 | P07 | I/O | |
| Pin19 | P08 | I/O | |
| Pin20 | P09 | I/O | |
| Pin21 | P10 | I/O | |
| Pin22 | P11 | I/O | |
| Pin23 | P12 | I/O | |
| Pin24 | P13 | I/O | |
| Pin25 | P14 | I/O | |
| Pin26 | P15 | I/O | |
| Pin27 | P16 | I/O | |
| Pin28 | SWDIO | － | 仿真燒錄腳/復位腳 |
| Pin29 | SWCLK | － | 仿真燒錄腳 |
| Pin30 | P17 | I/O | |
| Pin31 | P18 | I/O | |
| Pin32 | P19 | I/O | |
| Pin33 | P20 | I/O |
