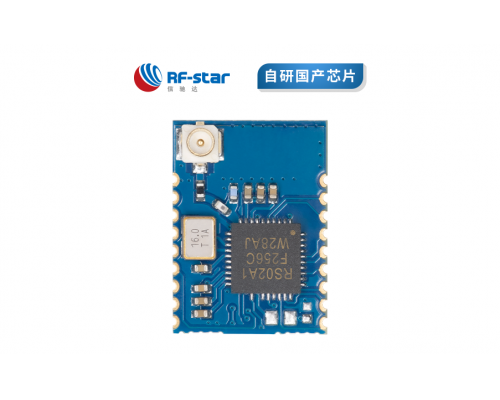

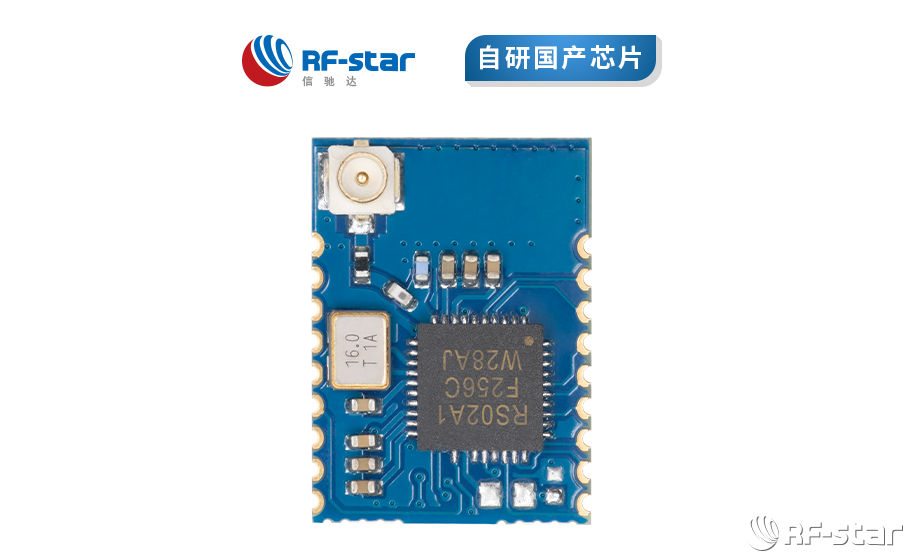

機械尺寸
引腳定義
| 模塊腳位序號 | 模塊腳位名稱 | 芯片腳位名稱 | 輸入/輸出 | 說明 |
| Pin1 | GND | GND | － | 模塊地 GND |
| Pin2 | VCC | VCC | － | 模塊電源 1.6 ~ 3.6V |
| Pin3 | IO7 | P15 | O | 輸出口（可定時翻轉）/睡眠狀態指示 |
| Pin4 | IO6 | P24 | O | A: 連接狀態指示 0：藍牙已連接 1：藍牙未連接 B: 輸出口（可定時翻轉） |
| Pin5 | RES | RES | I | 復位輸入腳，低電平有效，無內部上拉 |
| Pin6 | EN | P06 | I/O | 模塊使能控制線（低電平有效） 0：模塊開始廣播，直到連接到移動設備 1：無論模塊當前狀態，立即進入完全睡眠狀態 |
| Pin7 | SWC | SWC | － | 模塊固件下載時鐘腳 |
| Pin8 | SWD | SWD | － | 模塊固件下載數據腳 |
| Pin9 | IO4 | P21 | I/O | 可編程雙向 IO，可通過 BLE 協議設置成輸入或輸出 使用 |
| Pin10 | RESTORE/ IO3 | P10 | I/O | A: 保持此引腳低電平 5s ，系統會恢復部分參數 （淺恢復），若保持 20s 以上則將會恢復全部 參數（深度恢復）（見《系統復位與恢復》章 節） B: 可編程雙向 IO，可通過 BLE 協議設置成輸入或 輸出使用 |
| Pin11 | IO2 | P11 | I/O | 可編程雙向 IO，可通過 BLE 協議設置成輸入或輸出 使用 |
| Pin12 | IO1 | P12 | I/O | 可編程雙向 IO，可通過 BLE 協議設置成輸入或輸出 使用 |
| Pin13 | IO0 | P14 | I/O | 可編程雙向 IO，可通過 BLE 協議設置成輸入或輸出 使用 |
| Pin14 | BRTS | P16 | I | 作為數據發送請求（用來喚醒模塊） 0：主機有數據發送，模塊將等待接收來自主機的數 據，此時模塊不睡眠 1：主機無數據發送，或主機數據發送完畢之后，應 該將此信號線置 1 |
| Pin15 | BCTS | P17 | O | 數據輸入信號（用來喚醒主機，可選） 0：模塊有數據發送到主機，主機接收模塊數據 1：模塊無數據發送到主機，或模塊數據發送完畢之 后，會將此信號置 1 |
| Pin16 | TX | P27 | O | 模塊串口發送端 |
| Pin17 | RX | P28 | I | 模塊串口接收端 |
| Pin18 | ADC | P03 | I/O | － |
