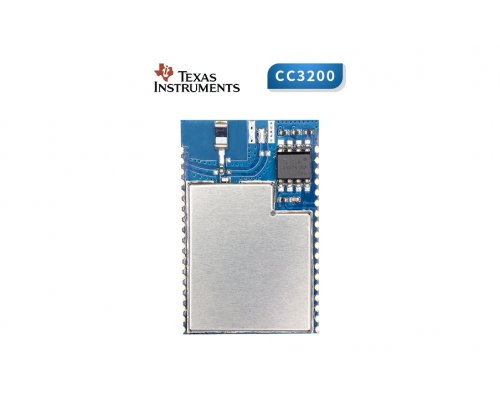

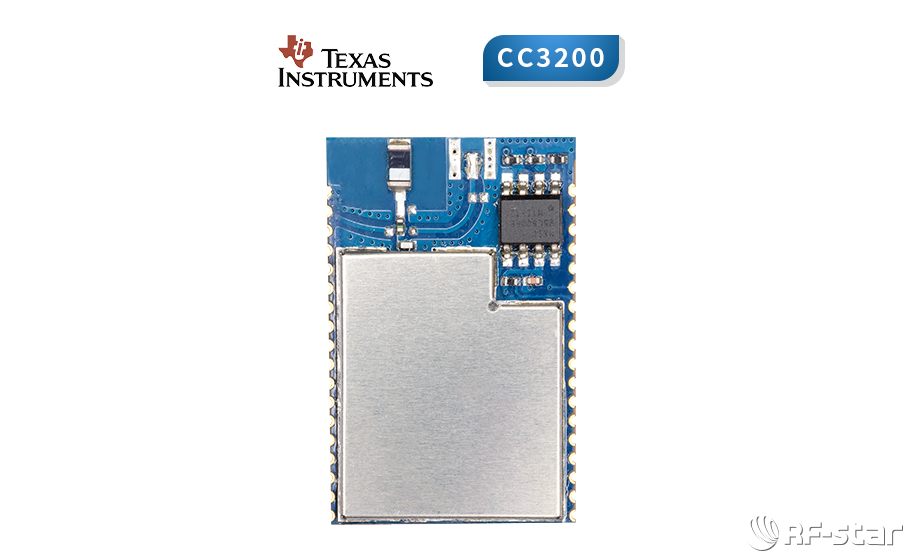

RF-WM-3200B1 模塊是 RF-Star 全新推出的一款嵌入式 Wi-Fi 模塊，該模塊采用 TI 最新的 SimpleLink Wi-Fi CC3200 芯片設計，內置高性能 ARM Cortex-M4 MCU，并包含多種外設，如 并行攝像頭接口，I2S，SD/MMC，UART，SPI，I2C，ADC 和 GPIO。模塊支持 802.11 b/g/n 無 線標準，支持 Station，AP 和 Wi-Fi 直連模式。另外模塊硬件還包含了陶瓷天線、IPEX 座子和天線焊盤等 3 種天線方式可供選擇。
實測功耗
從不以理論值代替實際值宣傳
支持低功耗
優化后可以將Wi-Fi節點的續航提升至12個月
模塊可在STA模式建立TCP連接
作為Client與遠端服務器連接通信
模塊可在STA模式建立TCP Server
并與其他Internet設備連接通信
模塊可在AP模式建立TCP Server
其他Wi-Fi設備在STA模式TCP Client與之相互通信
應用場景
機械尺寸
引腳定義
模塊管腳 | 芯片管腳 | 屬性 | 功能 |
1 | - | GND | 模塊地GND |
2 | - | RF_OUT | 射頻輸出接口 |
3 | 50 | GPIO00 | GPIO0 |
UART0_CTS | |||
McAXR1 | |||
GT_CCP00 | |||
GSPI_CS | |||
UART1_RTS | |||
UART0_RTS | |||
McAXR0 | |||
4 | 53 | GPIO30 | GPIO30 |
UART0_TX | |||
McACLK | |||
McAFSX | |||
GT_CCP05 | |||
GSPI_MISO | |||
5 | 55 | GPIO01 | GPIO1 |
UART0_TX | |||
pCLK Pixel（PIXCLK) | |||
UART1_TX | |||
GT_CCP01 | |||
6 | 57 | GPIO02 | ADC_CH0 |
GPIO2 | |||
UART0_RX | |||
UART1_RX | |||
GT_CCP02 | |||
7 | 58 | GPIO03 | ADC_CH1 |
GPIO3 | |||
UART1_TX | |||
pDATA7(CAM_D3) | |||
8 | 59 | GPIO04 | ADC_CH2 |
GPIO4 | |||
UART1_RX | |||
pDATA6(CAM_D2) | |||
9 | 60 | GPIO05 | ADC_CH3 |
GPIO5 | |||
pDATA5(CAM_D1) | |||
McAXR1 | |||
GT_CCP05 | |||
10 | 61 | GPIO06 | GPIO6 |
UART0_RTS | |||
pDATA4(CAM_D0) | |||
UART1_CTS | |||
UART0_CTS | |||
GT_CCP06 | |||
11 | 62 | GPIO07 | GPIO7 |
McACLKX | |||
UART1_RTS | |||
UART0_RTS | |||
UART0_TX | |||
12 | 63 | GPIO08 | GPIO8 |
SDCARD_IRQ | |||
McAFSX | |||
GT_CCP06 | |||
13 | 64 | GPIO09 | GPIO9 |
GT_PWM05 | |||
SDCARD_DATA0 | |||
McAXR0 | |||
GT_CCP00 | |||
14 | 1 | GPIO10 | GPIO10 |
I2C_SCL | |||
GT_PWM06 | |||
UART1_TX | |||
SDCARD_CLK | |||
GT_CCP01 | |||
15 | 2 | GPIO11 | GPIO11 |
I2C_SDA | |||
GT_PWM07 | |||
pXCLK(XVCLK) | |||
SDCARD_CMD | |||
UART1_RX | |||
GT_CCP02 | |||
McAFSX | |||
16 | 3 | GPIO12 | GPIO12 |
McACLK | |||
pVS (VSYNC) | |||
I2C_SCL | |||
UART0_TX | |||
GT_CCP03 | |||
17 | 4 | GPIO13 | GPIO13 |
I2C_SDA | |||
pHS (HSYNC) | |||
UART0_RX | |||
GT_CCP04 | |||
18 | 5 | GPIO14 | GPIO14 |
I2C_SCL | |||
GSPI_CLK | |||
pDATA8(CAM_D4) | |||
GT_CCP05 | |||
19 | 6 | GPIO15 | GPIO15 |
I2C_SDA | |||
GSPI_MISO | |||
pDATA9(CAM_D5) | |||
GT_CCP06 | |||
SDCARD_DATA0 | |||
20 | 7 | GPIO16 | GPIO16 GSPI_MOSI |
pDATA10(CAM_D6) | |||
UART1_TX | |||
GT_CCP07 | |||
SDCARD_CLK | |||
21 | 8 | GPIO17 | GPIO17 |
UART1_RX | |||
GSPI_CS | |||
pDATA11(CAM_D7) | |||
SDCARD_CMD | |||
22 | 15 | GPIO22 | GPIO22 |
McAFSX | |||
GT_CCP04 | |||
23 | 16 | JTAG TDI | TDI |
GPIO23 | |||
UART1_TX | |||
I2C_SCL | |||
24 | 17 | JTAG TDO | TDO |
GPIO24 | |||
PWM0 | |||
UART1_RX | |||
I2C_SDA | |||
GT_CCP06 | |||
McAFSX | |||
25 | 18 | GPIO28 | GPIO28 |
26 | 19 | JTAG TCK | TCK |
GT_PWM03 | |||
27 | 20 | JTAG TMS | TMS |
GPIO29 | |||
28 | 29 | ANTSEL1 | IO口 |
29 | 30 | ANTSEL2 | IO口 |
30 | 32 | RESET | 模塊復位管腳，內部上拉，低電平復位 |
31 | 45 | DCDC_ANA2_SW_P | GPIO31 |
UART0_RX | |||
McAFSX | |||
UART1_RX | |||
McAXR0 | |||
GSPI_CLK | |||
DCDC_ANA2_SW_P | |||
32 | 35 | SOP0 | SOP0 |
33 | 34 | SOP1 | SOP1 |
34 | 21 | SOP2 | GPIO25 |
GT_PWM02 | |||
McAFSX | |||
TCXO_EN | |||
SOP2 | |||
35 | VCC | 模塊電源，2.3V-3.6V供電 | |
36 | GND | 模塊地GND |
