nRF52832、nRF52840等 nRF52系列SDK：DC-DC打開時的功耗與電流探究
2024-07-26 16:18:29
信馳達科技
芯片型號：nRF52832
模塊型號：RF-BM-ND04
我使用信馳達科技RF-BM-ND04調試 nRF52的sdk（PCA10040）。當啟用DC-DC，監測廣播的電流消耗時，我發現一些電流峰值。

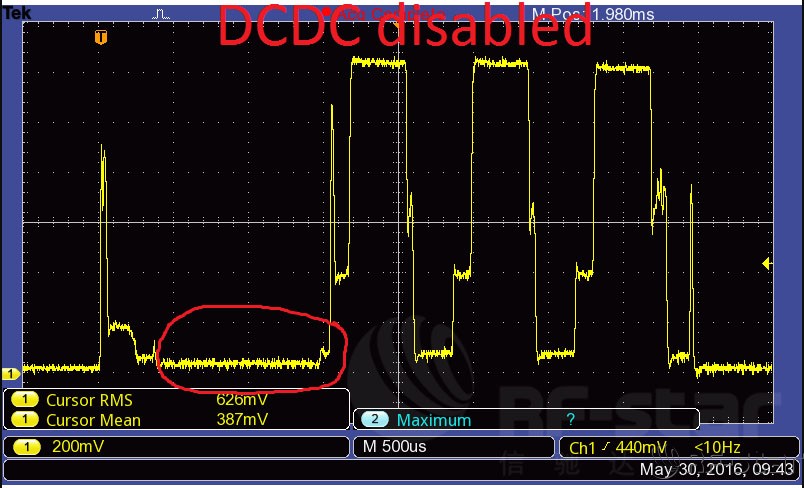

下面是兩個屏幕截圖，一個啟用了DC-DC，另一個沒有啟用DC-DC。
查閱相關資料發現，這是DC-DC調節器處于刷新狀態，用于 LDO 和 DC/DC 穩壓器最大效率的自動控制刷新模式。
LDO 和 DCDC 都有這兩種運行模式。正常模式和刷新模式。當電流消耗低時，使用刷新模式，以進一步最大限度地提高效率。刷新模式的工作原理是定期為內部電容充電，電容為芯片供電。因此，看到的尖峰是電容的輸入電流。
穩壓器是否應處于正常模式或刷新模式，由芯片本身自動控制。因此，從圖中可以看到，芯片認為刷新模式在啟用 DC-DC和LDO正常模式時效率最大。
