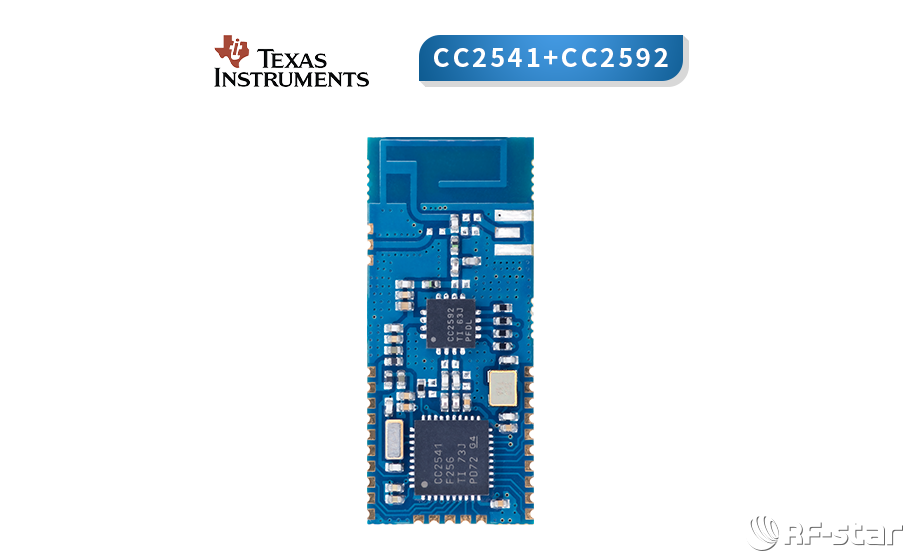

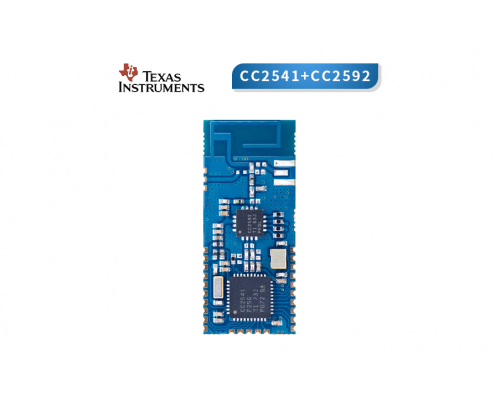

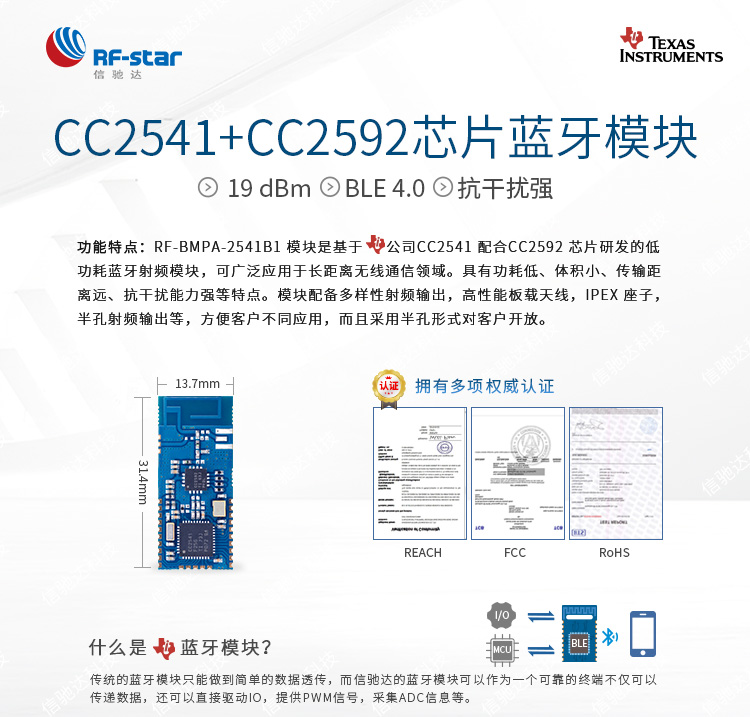

RF-BMPA-2541B1 模塊是基于TI 公司CC2541配合CC2592 芯片研發的低功耗藍牙射頻模塊，集成PA功率放大器和LNA，發射功率可達19dBm，可廣泛應用于遠距離無線通信領域。具有功耗低、體積小、傳輸距離遠、抗干擾能力強等特點。模塊配備多樣性射頻輸出，高性能板載天線，IPEX 座子，半孔射頻輸出等，方便客戶不同應用，而且采用半孔形式對客戶開放。

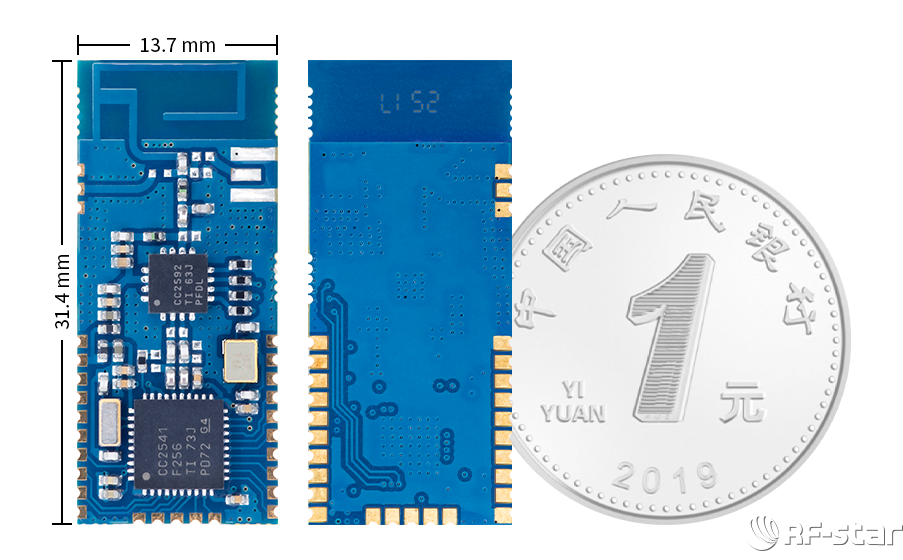

機械尺寸
引腳定義
| 引腳 | 名稱 | 功能 | 備注 |
| Pin1 | GND | 電源地 | 適合距離要求更遠的客戶 |
| Pin2 | VCC | 電源輸入 | |
| Pin3 | P22 | Debug DC | Debug DC |
Pin4 | P21 | Debug DD | Debug DD |
| Pin5 | P20 | I/O 口 | |
| Pin6 | P17 | I/O 口 | |
| Pin7 | P16 | I/O 口 | |
| Pin8 | I2C+ | I2C+ | I2C+，沒使用 |
| Pin9 | I2C- | I2C- | I2C-，沒使用 |
| Pin10 | GND | 電源地 | |
| Pin11 | P15 | I/O 口 | |
| Pin12 | P14 | I/O 口 | |
| Pin13 | P13 | I/O 口@ LNA EN | 控制CC2592 LNA 使能 |
| Pin14 | P12 | I/O 口@ PA EN | 控制CC2592 PA 使能 |
| Pin15 | P11 | I/O 口@增益模式 | 控制CC2592 LNA 高低增益 |
| Pin16 | P10 | I/O 口 | |
| Pin17 | P07 | I/O 口 | |
| Pin18 | P06 | I/O 口 | |
| Pin19 | P05 | I/O 口 | |
| Pin20 | P04 | I/O 口 | |
| Pin21 | P03 | I/O 口 | |
| Pin22 | P02 | I/O 口 | |
| Pin23 | P01 | I/O 口 | |
| Pin24 | P00 | I/O 口 | |
| Pin25 | RESET | Reset 模塊復位 | 低電平有效 |
| Pin26 | GND | 天線地 | 接天線地 |
| Pin27 | ANT | 射頻輸出 | 外接天線輸出 |
| Pin28 | GND | 天線地 | 接天線地 |
