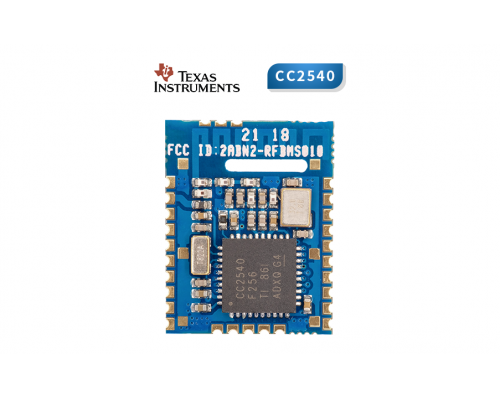

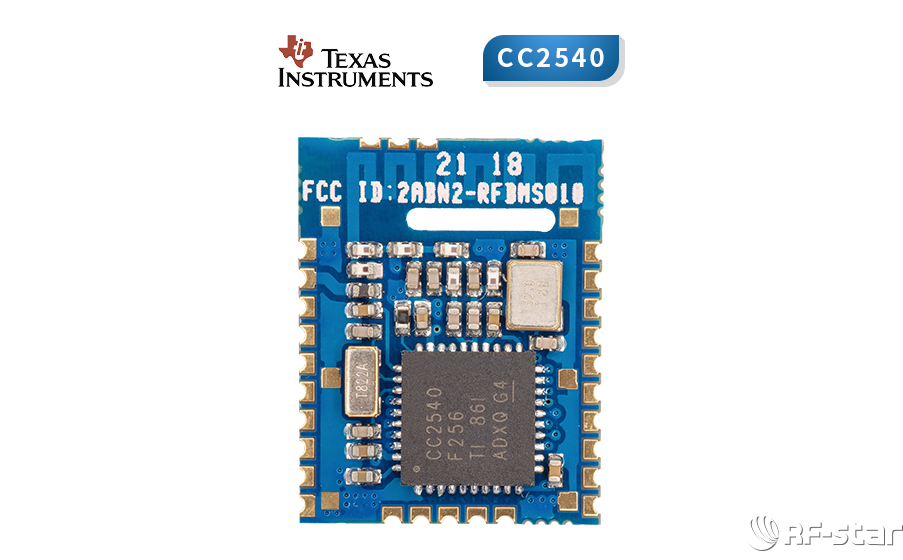

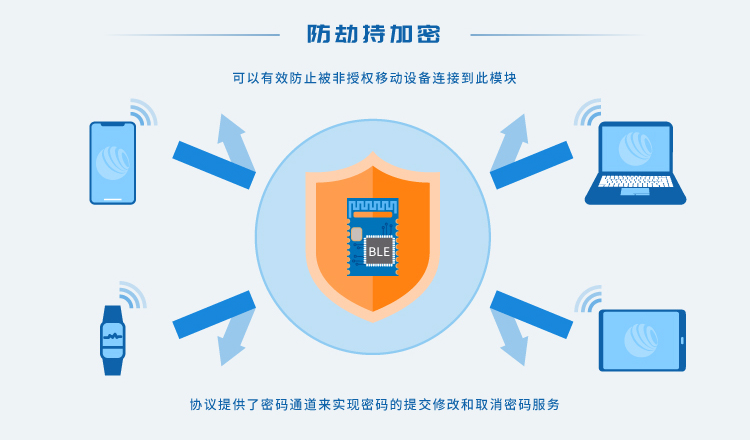

RF-BM-S01 藍牙模塊是基于 TI 公司 CC2540 芯片研發的低功耗藍牙（BLE)射頻模塊，可廣泛應用于短距離無線通信領域，具有功耗低、體積小、傳輸距離遠、抗干擾能力強等特點。模塊配備高性能蛇形天線，采用半孔形式硬件接口設計，支持藍牙串口透?jìng)骱椭彬?qū)功能，可作為藍牙模塊從機和主機工作。

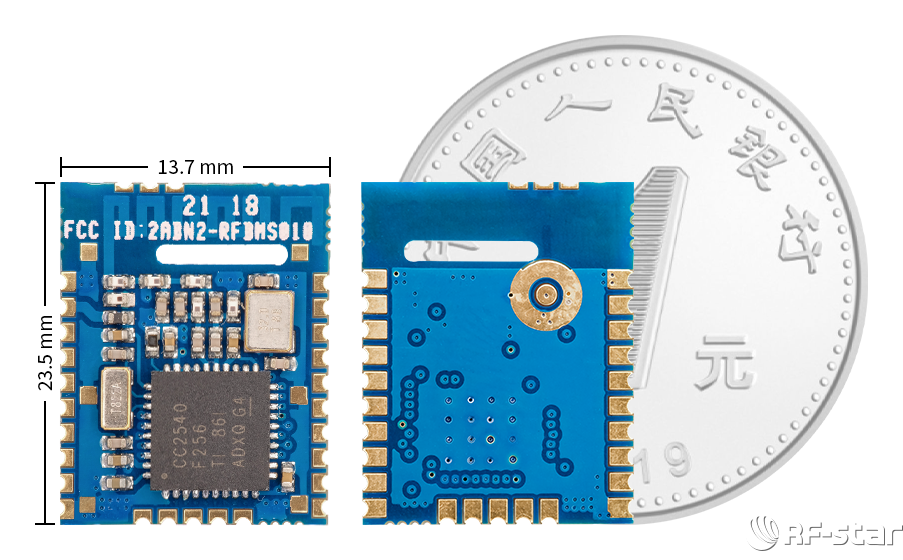

機械尺寸
引腳定義
腳位 | 名稱 | 功能 | 備注 |
Pin1 | GND | 模塊地 | 模塊地 |
Pin2 | VCC | 電源正極輸入 | 模塊電源，2V-3.6V |
Pin3 | P22 | I/O | DEBUG_DC |
Pin4 | P21 | I/O | DEBUG_DD |
Pin5 | P20 | I/O | |
Pin6 | P17 | I/O | |
Pin7 | P16 | I/O | |
Pin8 | USB_P | USB+ | CC2540 芯片支持USB_P |
Pin9 | USB_N | USB- | CC2540 芯片支持USB_N |
Pin10 | GND | 模塊地 | 模塊地 |
Pin11 | P15 | I/O | |
Pin12 | P14 | I/O | |
Pin13 | P13 | I/O | |
Pin14 | P12 | I/O | |
Pin15 | P11 | I/O | |
Pin16 | P10 | I/O | |
Pin17 | P07 | I/O | |
Pin18 | P06 | I/O | |
Pin19 | P05 | I/O | |
Pin20 | P04 | I/O | |
Pin21 | P03 | I/O | |
Pin22 | P02 | I/O | |
Pin23 | P01 | I/O | |
Pin24 | P00 | I/O | |
Pin25 | RESET | 復位腳 | 低電平有效 |
Pin26 | NC | 無 | |
Pin27 | ANT | 天線接口 | 可用于外接天線 |
Pin28 | NC | 無 |
