  • RF-BM-S02A

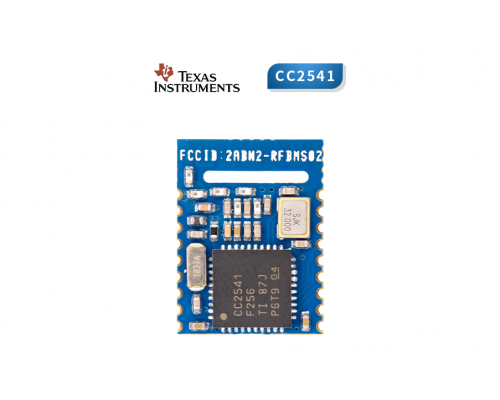

    RF-BM-S02A 藍牙模塊是基于 TI 公司 CC2541 芯片研發的低功耗藍牙(BLE)射頻模塊,可廣泛應用于短距離無線通信領域,具有功耗低、體積小、傳輸距離遠、抗干擾能力強等特點。模塊配備高性能蛇形天線,采用半孔形式硬件接口設計,支持藍牙串口透傳和直驅功能,可作為藍牙模塊從機和主機工作。

    • 核心方案: CC2541
    • 藍牙版本: 4.0
    • 發射功率: 0 dbm
    • 通信距離: 70 m
    • 核心優勢: 明星產品 大批量出產 AT指令+透傳/直驅

    無線通信方案廠商無線通信方案廠商無線通信方案廠商無線通信方案廠商無線通信方案廠商無線通信方案廠商無線通信方案廠商無線通信方案廠商

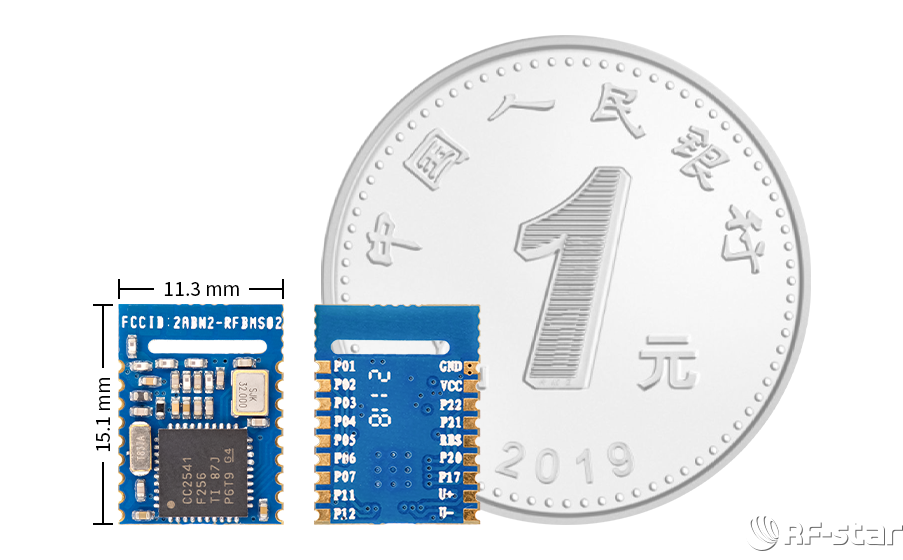

    機械尺寸


    無線通信方案廠商


    引腳定義


    無線通信方案廠商


    模塊腳位序號模塊腳位名稱芯片腳位名稱輸入/輸出說明
    Pin1GNDGND模塊地 GND
    Pin2VCCVCC模塊電源正極 2V-3.6V
    Pin3IO7P2.2O輸出口(可定時翻轉)/睡眠狀態指示
    Pin4IO6P2.1O輸出口(可定時翻轉)/連接狀態指示(低電平,或方波提示,
    詳見《模塊參數設置》章節)
    Pin5RESRSTI模塊復位,低有效
    Pin6ENP2.0I模塊使能控制線,默認為電平觸發模式
    >>電平觸發模式,低電平有效,帶內部上拉。
    0:模塊開始廣播,直到連接到移動設備
    1:無論模塊當前狀態,立即進入完全睡眠狀態(0.4uA)
    >> 脈沖觸發模式,每收到一次脈沖(W>200ms),模塊會在開
    機(進行廣播,允許被發現和連接)以及關機(完全睡眠狀態)
    之間循環切換
    (關于模式的切換請參考《模塊參數設置》相關章節)
    Pin7IO5P1.7I/O>>可編程雙向IO,可通過BLE 協議設置成輸入或輸出使用
    >>當做為輸入時,可做為電平脈寬計數輸入端
    Pin8I2C+I2C+I/OCC2541 引出腳I2C+,沒使用
    Pin9I2C-I2C-I/OCC2541 引出腳I2C-,沒使用
    Pin10RESTORE
    / IO0
    P1.2I/O恢復出廠設置觸發或可編程雙向IO
    >>上電后30 秒內,保持此引腳低電平5s ,系統會恢復部分參
    數(淺恢復),若保持20s 以上則將會恢復全部參數(深度恢
    復)(見《系統復位與恢復》章節)
    >>上電后30 秒后,做為普通IO 使用,可通過BLE 協議(見《可
    編程IO (8 路)【服務UUID:0xFFF0】》)設置成輸入或輸出使用
    Pin11PWM1P1.1OPWM 輸出通道1
    Pin12PWM3P0.7OPWM 輸出通道3
    Pin13PWM4P0.6OPWM 輸出通道4
    Pin14BRTSP0.5I作為數據發送請求(用來喚醒模塊)
    0:主機有數據發送,模塊將等待接收來自主機的數據,此時模
    塊不睡眠
    1:主機無數據發送,或主機數據發送完畢之后,應該將此信號
    線置1
    Pin15BCTSP0.4O數據輸入信號(用來喚醒主機,可選)
    0:模塊有數據發送到主機,主機接收模塊數據
    1:模塊無數據發送到主機,或模塊數據發送完畢之后,會將此
    信號置1
    Pin16TXP0.3O模塊串口發送端
    Pin17RXP0.2I模塊串口接收端
    Pin18ADC1P0.1I模擬量采集,通道1

    注:RF-BM-S02A 由于是追求小尺寸的精簡版,部分IO 沒有引出,對應功能無法使用。
